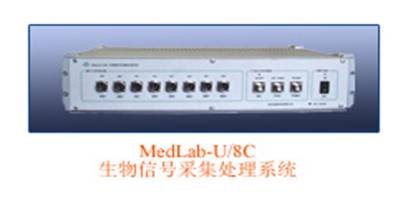

MedLab-U/8C生物信号采集处理系统简介
MedLab-U是本公司参考PowerLab、BioLab等国外仪器，在MedLab_E的基础上最新开发的生物信号采集处理系统，是国内首台采用全速USB接口技术、全外置硬件、拥有自主知识产权的生物信号采集设备。本系统参照中华人民共和国计量JJG1048-95标准设计生产，是一种多单片机控制、专为生命学科设计的生物信号记录和数据处理系统，取代了传统的多道生理记录仪、示波器、X-Y记录仪和刺激器等仪器，可应用于各院校的生理学、药理学、病理生理学、运动生理学和心理学等学科的生物学实验，MedLab-U 还配有科研专项模块。是目前国内唯一用USB接口、并能在Windows 2000/XP下运行的生物信号采集处理系统，产品国际先进，其优越的性能价格比和“真、容、易”等方面的特点，在34届国际生理学大会上展出时获得好评，产品开始销往国外市场。。
一、特点
低噪声、低漂移高性能放大器，抗干扰能力强，线性度好，测量精度高
采用全速USB接口，即插即用。可高速、连续的采集数据
四通道12位A/D同步采样，分析结果准确
总线结构，通用插槽， 8通道放大器，1路刺激器
采集卡驱动程序支持Windows2000/NT/XP
驱动程序中增加了实时数字信号处理
虚拟通道设计，通道原始数据、微分、积分、频率、平均图形实时同步显示
多线程机制运行，即使在高速连续采样时，也可调节各种参数、运行其它软件
新增实验配置向导，方便实验配置
资源开放，用户可方便地自行定制各项实验
结果处理用户可自行定制，个性化设计
用户可定制实验记录过程，实验记录更轻松
优化了数据处理模块，数据处理速度更快，实时处理也不迟后
智能数据处理模块设计，结果处理更方便
优化了打印模块，网络打印更流畅
支持网络化实验，NetMeeting 用户可在网络中控制实验过程
二、放大器技术指标
| 参数 |
技术指标 |
|
通道数 |
总线结构，8通道放大器，1路刺激器 |
|
输入方式 |
双端平衡差动输入 |
|
输入阻抗 |
10MΩ+10MΩ |
|
增益换档 |
10、20、50、100、200、500、1000、2000、5000和10000 共十档程控切换 |
|
增益准确度 |
0.5%(F.S)(预热1小时后测量) |
|
增益稳定度 |
0.05%/h(预热1小时后测量) |
|
线性度 |
满度的0.1% |
|
失真度 |
小于1% |
|
频带宽度 |
DC-30KHz(+0.5dB — -3dB) |
|
噪声 |
小于3μVRMS(输入短路，在最大增益30K带宽时折算至输入端)
小于2μVRMS(输入短路，在最大增益10K带宽时折算至输入端) |
|
共模抑制 |
大于100dB |
|
时间漂移 |
小于3μV/小时(输入短路，预热1小时后，在最大增益时折算至输入端) |
|
温度漂移 |
小于3μV/小时(输入短路，预热1小时后，在最大增益时折算至输入端) |
|
上限频率 |
10、30、100、300、1K、3K、10K和30K(Hz)八档程控可调 |
|
滤波器特性 |
当f<0.5fc时，频带波动小于0.1d;阻带衰减-18dB/oct |
|
时间常数 |
2s、0.2s、20ms、2ms |
|
标定信号 |
1mv |
|
移位方式 |
16位D/A程控,最大补偿电平±5V |
|
传感器桥压 |
6V，电压精度 0.1%，最大输出电流100mA |
|
外型 |
德国Rettal公司产标准仪器机箱 |
|
重量 |
约8Kg |
三、数据采集技术指标
| 参数 |
技术指标 |
|
A/D转换方式 |
八通道型轮流采样 |
|
A/D转换精度 |
12位,误差小于±1/2LSB |
|
采样速度 |
1.6us,整机最大通过速率 800K字节/秒 |
|
数据传输 |
全速USB? 1.1接口 |
四、刺激器技术指标
| 参数 |
技术指标 |
|
幅度 |
全0-50V电压方波,程控调节步长0.01V |
|
输出电流 |
25mA |
|
波宽 |
0.1-50ms,程控调节步长0.1ms |
|
延时 |
1-50ms,程控调节步长1ms |
|
工作方式 |
单刺激、串刺激、主周期刺激、自动间隔调节刺激、自动幅度调节刺激、自动波宽调节刺激、自动频率调节刺激 7种 |
|
刺激脉冲数 |
1-250个程控可调 |
五、软件
| 参数 |
指标 |
|
软件运行平台 |
Windows 2000/XP，标准Windows界面 |
|
驱动程序 |
具有专用MedLab_USB设备驱动程序 |
|
数据共享性 |
与Excel共享数据 |
